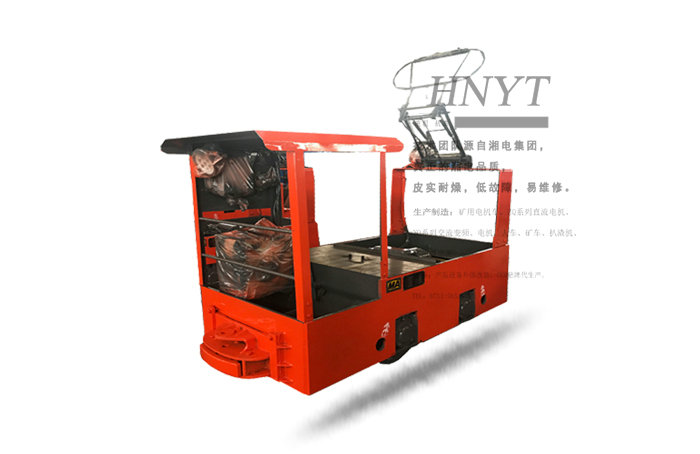

CJY1.5吨矿用架线电机车/变频架线电机车O

  • 一、 CJY1.5吨矿用架线电机车/变频架线电机车 产品简介 1、CJY1.5吨矿用架线电机车运行稳定、灵活,操作简便,易于维护检修,采用涨闸制动,制动效果好,安全可靠。牵引电压分为1
  • 咨询热线:0731-58528855
  • 产品详情

一、CJY1.5吨矿用架线电机车/变频架线电机车产品简介
1、CJY1.5吨矿用架线电机车运行稳定、灵活,操作简便,易于维护检修,采用涨闸制动,制动效果好,安全可靠。牵引电压分为100V和250V两种,采用电阻调速和IGBT调速。其中额定电压为100V的为内车架电阻调速,额定电压为250V的为外车架,有电阻和斩波两种调速方式。该1.5吨架线电机车的受电弓工作高度为1600-2000mm,广泛用于有色金属矿山或煤矿地面运输。
2、矿用架线式电机车的工作原理是架线上的高电压首先需要通过变流、降压、整流这三个步骤达到降压的目的,使电源达到电动机车可以使用的额定电压,正极是架空线,负极是铁轨,受电弓的装置再使其工作电流引入车内,电机车从而拥有了电源。引入的电流经过空气开关、电阻箱、控制器进入到电动机装置,电动机装置带动电机车的车轮进行运动,从而实现其井下运输功能。
3、1.5吨矿用架线电机车选型时需要选择调速方式,轨距,电压。调速方式有斩波调速及电阻调速,轨距则分为600、762和900三种,电压分为100V和250V两种。

二、CJY1.5吨矿用架线电机车/变频架线电机车具体参数

型号CJY1.5/6、7、9G(B)
粘重1.5t
轨距600、762或900mm
牵引力2.55kN3.24kN
最大牵引力3.68kN
速度4.54km/h6.6km/h
直流电压100V250V
电机功率×台数3.5kW×16.5kW×1
尺寸长度(带碰头)2340mm2370mm
宽度950、1112或1250mm
高度(轨面至顶棚)550mm
轴距650mm
轮径460mm
受电器工作高度1600~2000mm1800~2000mm
最小转弯半径5m
调速方式电阻或斩波调速
制动方式机械制动


三、CJY1.5吨矿用架线电机车/变频架线电机车使用条件:
1、应用在无瓦斯爆炸等危险场所;
2、海拔高度不超过1200m;
3、周围空气最高温度为+40℃,最低温度为-25℃;
4、最湿月月平均最大相对湿度不大于90%(同月月平均最低温度不高于+25℃);
超过上述使用条件,用户可与公司提供需求,我们根据要求提供定制方案。
